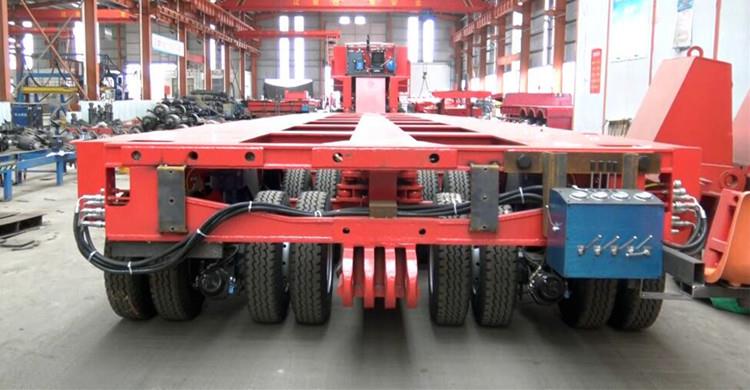

10 Axle Hydraulic Modular Trailer for Sale in Vietnam
Les clients vietnamiens recherchent un fabricant de remorques modulaires. Pour être honnête, il existe relativement peu de fabricants spécialisés dans la production de remorques modulaires hydrauliques, et les clients sont principalement habitués à transporter une partie du navire ou l'ensemble du navire du chantier naval à l'emplacement désigné.
Les navires font partie de la charge la plus lourde transportée sur la route. Après 5 mois de discussions et d'échanges, nous recommandons la remorque modulaire hydraulique la plus adaptée aux clients. Les ingénieurs professionnels conçoivent des dessins en fonction de la situation réelle des clients pour fournir aux clients des références. Le client final a choisi TITAN pour coopérer.

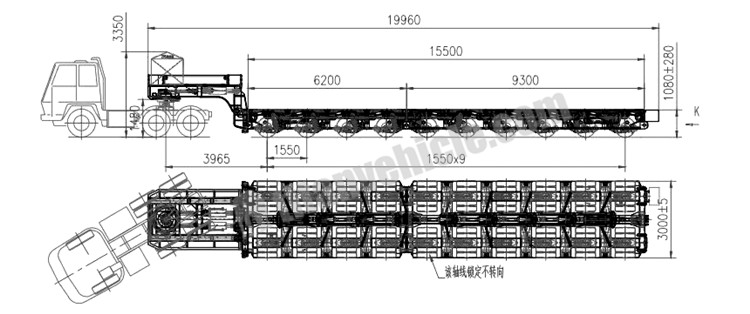

Drawing of 10 Axle Hydraulic Modular Trailer
1. Cadre
La poutre principale du cadre a une structure de poutre porteuse de type caisson. La poutre utilise de l'acier de soudage haute performance pour assurer la stabilité et la fiabilité.
La surface de la structure principale doit être traitée au jet de sable. L'épaisseur de la peinture utilisée sur la surface doit être conforme aux normes nationales. La marque de la peinture utilisée doit figurer parmi les meilleures marques au monde. Toutes les parties de petite taille du cadre doivent être zinguées.
La poutre centrale en forme de caisson et les traverses stables confèrent au cadre une grande rigidité. Par conséquent, le cadre de la remorque modulaire peut atteindre son niveau de chargement optimal. Le système de direction, le réservoir d'air et le réservoir d'huile hydraulique sont tous intégrés au châssis de bogie. Ainsi, les pièces sont protégées contre les dommages et la corrosion.
Le châssis a un plateau de chargement renforcé, ce qui permet des charges ponctuelles extrêmes. L'accouplement boulon-plaque optimisé, d'autre part, élimine tous les problèmes qui peuvent survenir lors de l'assemblage des combinaisons longitudinales.
2. Bogie à roues hydrauliques
La remorque modulaire hydraulique utilise un bogie de roue hydraulique, qui se compose d'un châssis de bogie, d'un vérin hydraulique, d'un essieu, d'un pneu et d'un culbuteur. Il a une forte capacité de charge.
Lorsque la route est inégale dans le sens transversal, l'essieu oscille pour compenser. Si la route est inégale dans le sens de la conduite, le système de levage hydraulique ajuste le système de support modulaire. L'unité modulaire peut assumer un système de support à 3 ou 4 points pour garantir que chaque point de support supporte une charge uniforme.

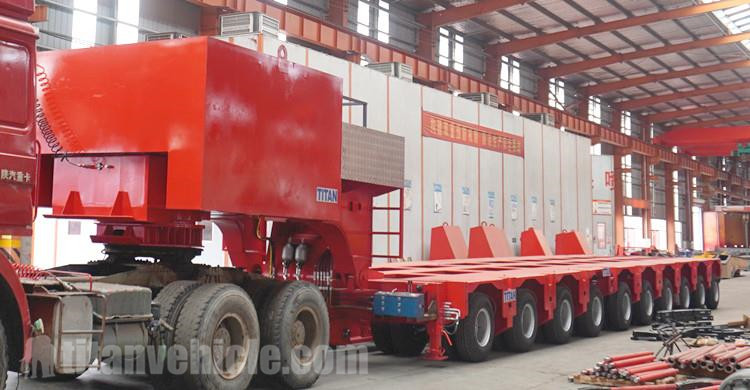

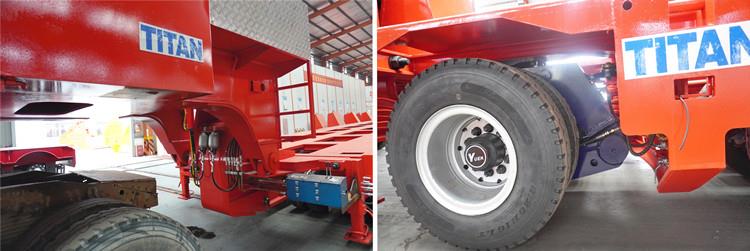

Details of10 Axle Hydraulic Modular Trailer
3. Le mécanisme de pilotage
Le mécanisme de direction se compose du panneau central de direction, de la plaque à orifice de direction, des vérins de direction et des barres de direction.
La plaque à orifice de direction est soudée avec le châssis de bogie. La plaque a des quantités spécifiques de trous d'assemblage qui sont utilisés pour installer les barres de direction. Les positions où les tiges de direction sont installées sur la plaque à orifice de direction peuvent être modifiées pour s'adapter aux différents modes de combinaison de l'unité modulaire.
La remorque modulaire hydraulique utilise trois modes de direction principaux qui incluent la direction sur toutes les roues (sur cinq lignes d'essieux), la direction en diagonale et le mode de direction des roues avant. Les barres de direction peuvent être réglées rapidement et facilement pour s'adapter à l'angle de braquage souhaité. Le modulaire dispose d'un système de traction intégrale hydromécanique avec un système à deux circuits, qui garantit que le système de direction conserve sa fonctionnalité même lorsqu'un ou plusieurs circuits de direction échoue.
4. Suspension hydraulique
Les essieux oscillants individuels d'une remorque modulaire hydraulique se composent de la suspension hydraulique, qui peut être connectée à différents circuits de support.
Le but de connecter la suspension à différents circuits est de s'assurer que les essieux ont des charges égales. Lorsque les essieux ont des charges égales, vous êtes assuré d'un nivellement optimal en longueur et en largeur, même si vous roulez sur un terrain accidenté. Les charges égales régulent également les chutes transversales extrêmes.

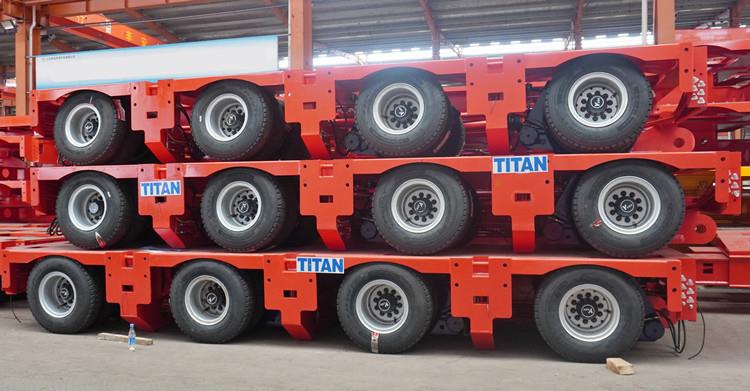

10 Axle Hydraulic Modular Trailer will be sent to Vietnam
5. Système de levage
La longueur totale de levage de la plate-forme de l'unité modulaire est de 600 mm. La plate-forme donne une compensation de ± 300 mm, ce qui est une compensation suffisante pour la charge axiale.
Le vérin de suspension est installé en tant que bogie de la roue directrice. Les deux extrémités des suspensions ont des roulements communs, qui protègent le cylindre des dommages.
L'accumulateur hydraulique offre un bon amortissement lorsque le transporteur modulaire est déchargé.
